影響RFID電子標簽識別距離的射頻耦合方式

發布時間: 2024-01-10 11:47:50

在射頻識別（RFID）技術體系中，電子標簽（也稱為應答器或智能標簽）與閱讀器之間的有效識別距離構成了該技術應用的核心問題。這一識別距離，即電子標簽與RFID閱讀器之間能夠穩定、可靠地交換數據的最大間隔，是評估整個RFID系統性能的關鍵指標。該距離不僅取決于電子標簽和閱讀器的物理特性，還深受它們之間協同工作狀態的影響。

根據RFID系統的工作范圍和天線間的交互方式，我們可以將識別距離分為三大類別：近場耦合系統、遠場耦合系統以及遠距離系統。

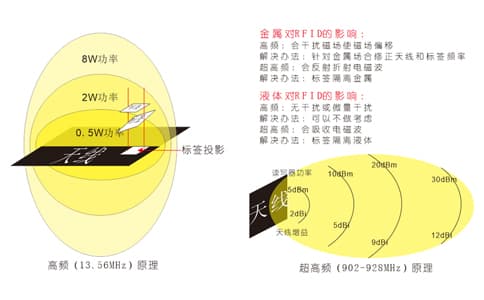

RFID電子標簽與閱讀器之間的耦合方式

1、近場耦合系統
近場耦合系統，通常其工作距離局限在0至1厘米之間，要求電子標簽與閱讀器的天線非常接近，有時甚至需要將電子標簽插入閱讀器或緊貼其表面。這類系統依賴于電子標簽與閱讀器天線之間的電感耦合來形成非接觸式的信息傳輸通道。由于其工作頻率一般限制在30MHz以下，近場耦合系統具有低電磁泄漏和高能量耦合的特點，使其特別適用于安全性要求極高且不需要較長工作距離的應用場景，如電子支付和身份驗證等。

RFID電子標簽與閱讀器之間的耦合方式

2、遠場耦合系統
遠場耦合系統的典型作用距離可以達到1米。遠場耦合系統可以細分為近場耦合系統(典型的運動距離15厘米)和稀疏耦合系統(典型的識別距離1米)。遠場耦合系統利用電子標簽和閱讀器天線場之間的電感耦合(閉合磁路)形成非接觸空間信息傳輸射頻信道。遠場耦合系統的典型工作頻率為13.56MHz，還有其他頻率，如6.75MHz、27.125MHz等。遠場耦合系統仍然是低成本RFID識別系統的主流。遠場耦合系統的識別距離可以顯著增加到1米左右。這類系統進一步細分為近場耦合（運動距離約15厘米）和稀疏耦合（識別距離約1米）。遠場耦合同樣依賴于電感耦合來實現非接觸式數據傳輸，但其工作頻率通常為13.56MHz，也存在其他如6.75MHz、27.125MHz等頻率。由于其相對低成本和適中的工作距離，遠場耦合系統在RFID應用中占據主流地位。
3、遠距離系統
長距離系統的典型工作距離在1米到10米之間，個別系統有更長的工作距離。所有遠距離系統都利用電子標簽和RFID閱讀器天線輻射遠距離區域之間的電磁耦合(電磁波發射和反射)作為無接觸空間信息傳輸射頻信道工作。長距離系統的典型工作頻率為915MHz、2.45GHz、5.8GHz，還有其他頻率，如433MHz等。長距離系統的電子標簽根據是否包括電池分為無源電子標簽(不帶電池)和有源電子標簽(包括電池)。通常，包含電池的電子標簽比沒有電池的電子標簽工作得更遠。半無源電子標簽的電池不是為電子標簽和閱讀器之間的數據傳輸提供能源，而是只為電子標簽芯片提供能源，提供讀寫存儲數據服務。遠距離系統的工作距離則跨越1米至10米甚至更遠的范圍。這類系統利用電子標簽與閱讀器天線之間的電磁耦合，即通過電磁波的發射和反射來傳輸信息。常見的工作頻率包括915MHz、2.45GHz、5.8GHz等，以及433MHz等其他頻段。遠距離系統的電子標簽可根據是否集成電池分為無源和有源兩種類型；有源電子標簽由于內置電池，通常能夠?qū)崿F(xiàn)更遠的工作距離。此外，半無源電子標簽的電池主要用于為標簽芯片供電，而非直接參與數據傳輸。

RFID電子標簽與閱讀器之間的耦合方式

遠距離系統通常采用反射調制技術來實現電子標簽向閱讀器的數據傳輸。這類系統通常具有一定的方向性，且電子標簽和閱讀器的成本相對較高。從技術角度來看，理想的遠距離RFID系統應具備以下特點：支持無源電子標簽、無線讀寫功能、多標簽同時讀寫、高速運動物體識別、長距離讀寫以及低成本制造。然而，在實際應用中，大多數系統只能滿足其中的部分要求。
